Projekt - Grundrisse

Grundrisse zum Herunterladen als PDF:

PDFDachterrasse – Gemeinschaft

PDF5. OG – Wohnen; Aufstockung im Holzbau

PDF4. OG – Wohnen; Aufstockung im Holzbau

PDF3. OG – Wohnen; Aufstockung im Holzbau

PDF2. OG – Wohnen

PDF1. OG – Wohnen

PDFEG – Wohnen/Gewerbe; Haupteingang Seite Güterstrasse

PDFOberes Hofgeschoss
Gewerbe/Gemeinschaft; Haupteingang Hofseite

PDFUnteres Hofgeschoss
Gewerbe/Gemeinschaft

PDFKellergeschoss
Lager/Gewerbe/Mieter*innenkeller/Haustechnik


Alle Geschosse in einer Datei:
PDFFormat A3 (1:200) / PDFFormat A1 (1:100)

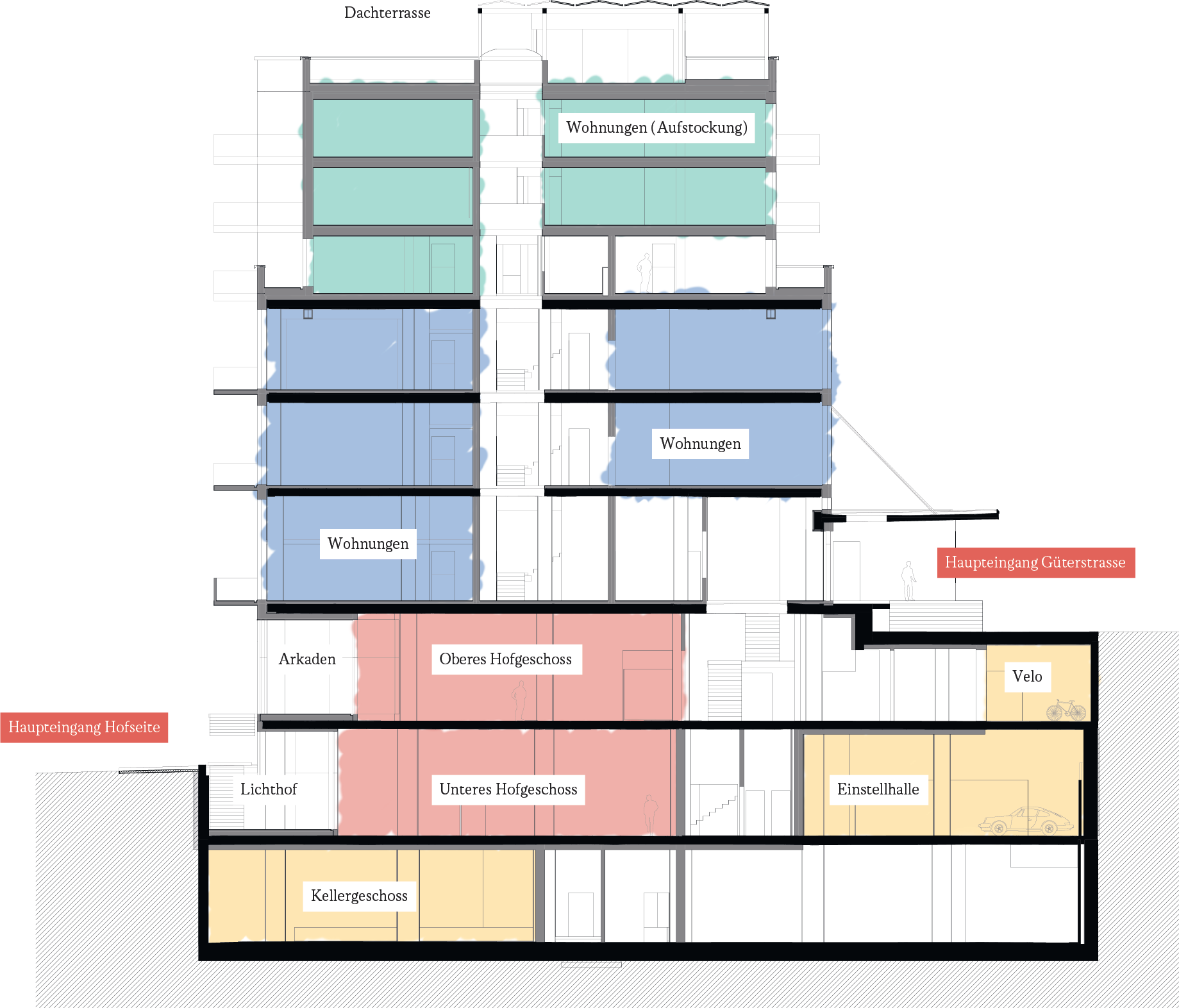

Gebäudeschnitt

Beschrieb der einzelnen Wohnungen und Mieten/Pflichtanteile:

PDFÜbersicht Mieten und Pflichtanteile (mit Links zu den einzelnen Wohnungs-PDF)
ZIPAlle Wohnungs-PDF in einer ZIP-Datei (69 Dateien, Grösse: 18 MB)
PDFAlle Wohnungs-PDF in einem Dokument (138 Seiten, Grösse: 10 MB)

Exemplarische Wohnungsgrundrisse:

4.5-Zimmer-Wohnung in der Aufstockung

Wohnung Nr. 501, 5.OG, ca. 100 m², 2.5 m Raumhöhe

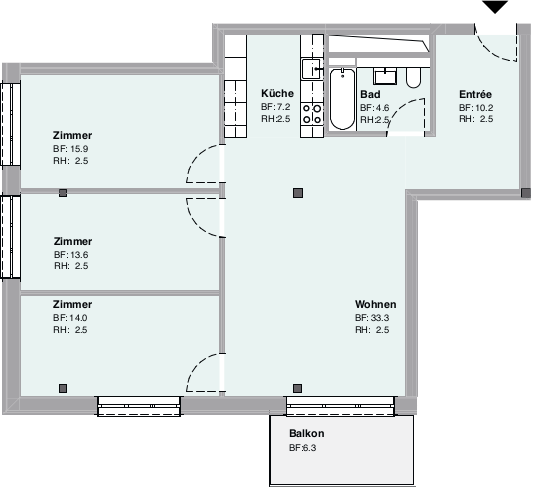

Grundriss Wohnung 501

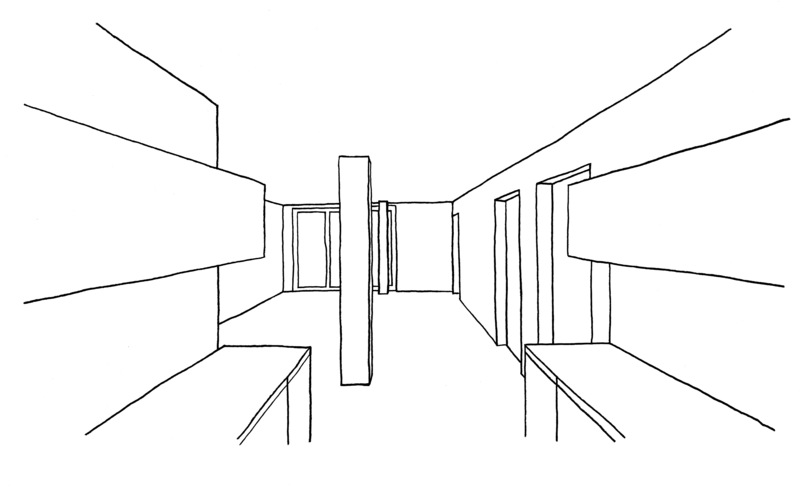

Skizze Wohnung 501
Wohnung 501: Blick von der Küche Richtung Wohnbereich/Balkon.

3.5-Zimmer-Wohnung in der Aufstockung

Wohnung Nr. 511, 5.OG, ca. 75 m², 2.5 m Raumhöhe

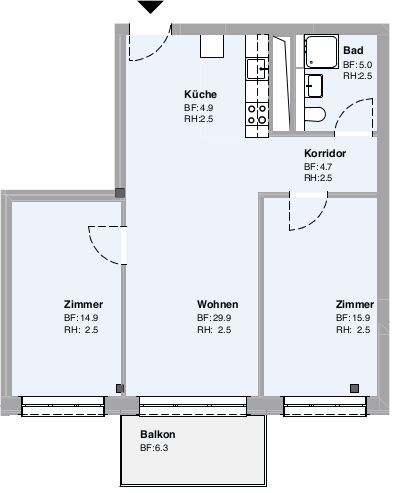

Grundriss Wohnung 511
Skizze Wohnung 511

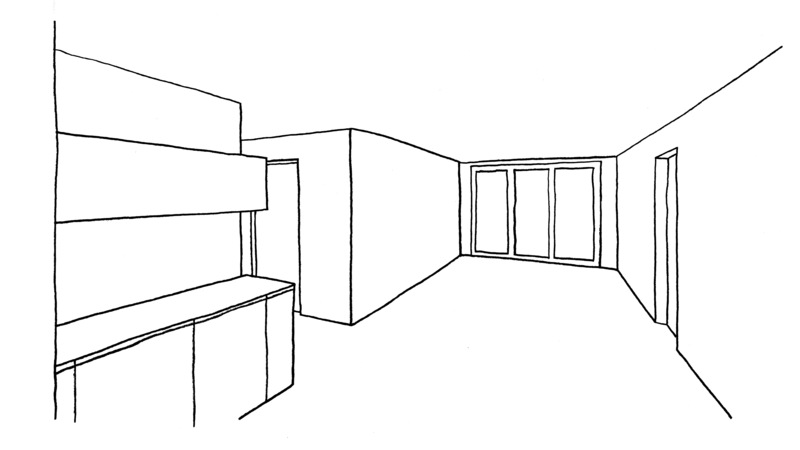

Wohnung 511: Blick vom Eingang Richtung Küche und Wohnbereich/Balkon.

10.5-Zimmer-Clusterwohnung «Grandhotel» in der Aufstockung

Wohnung Nr. 504, 5.OG, ca. 290 m², 2.5 m Raumhöhe

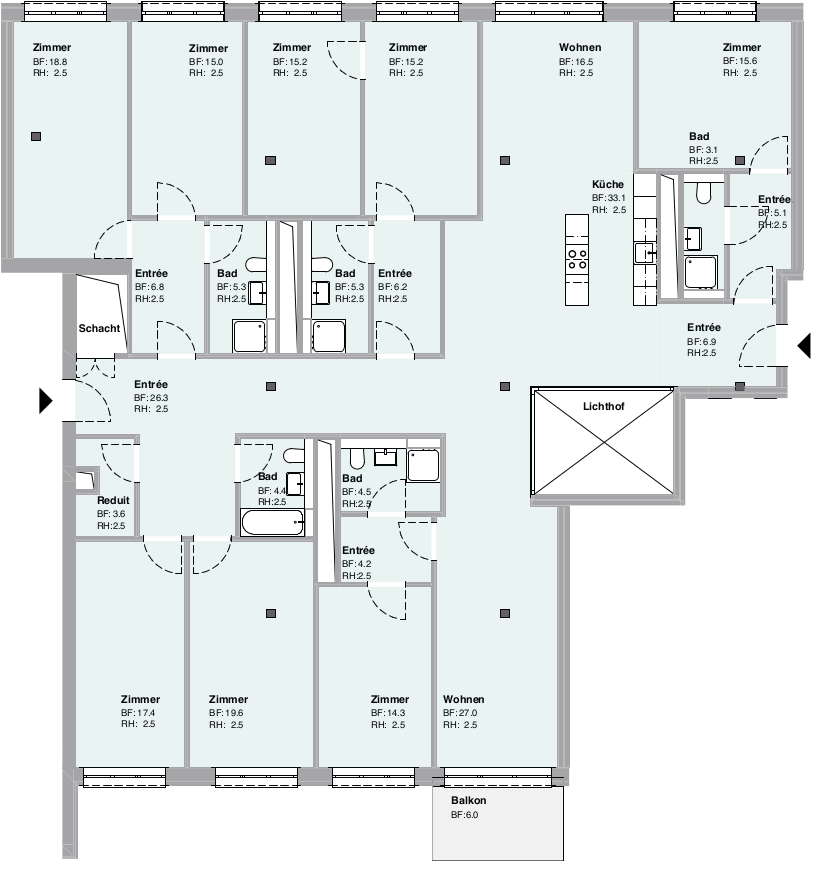

Grundriss Wohnung 504

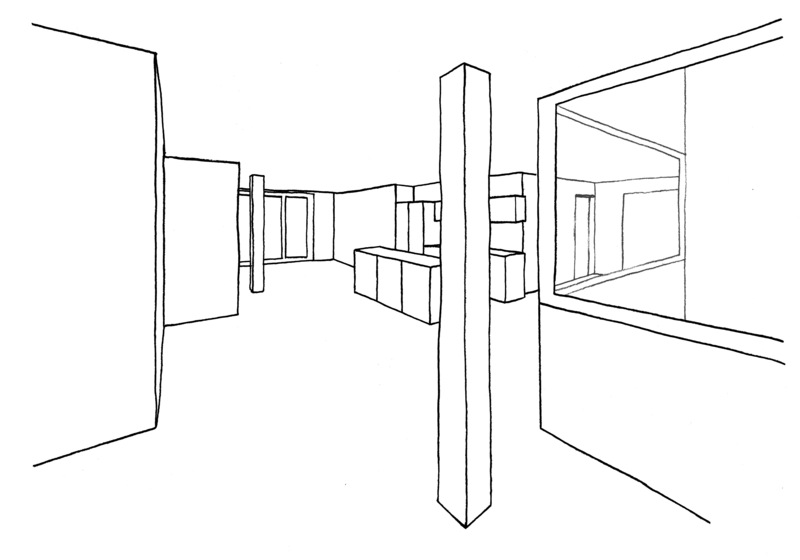

Skizze Wohnung 504
Wohnung 504: Blick von der Wohnungsmitte am Lichthof vorbei Richtung Küche/Wohnbereich (Seite Güterstrasse).

2.5-Zimmer-Wohnung im 1. OG (Bestandesgeschoss)

Wohnung Nr. 110, 1.OG, ca. 70 m², 3.7 m Raumhöhe (Bad/Reduit 2.5 m).

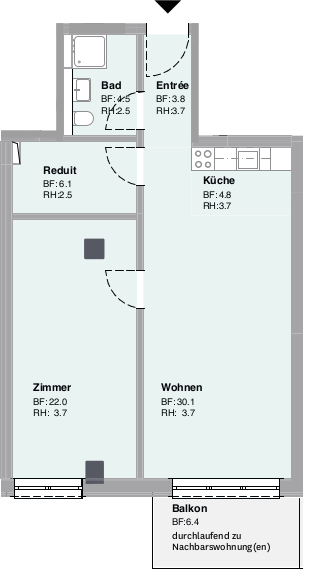

Grundriss Wohnung 110
Skizze Wohnung 110

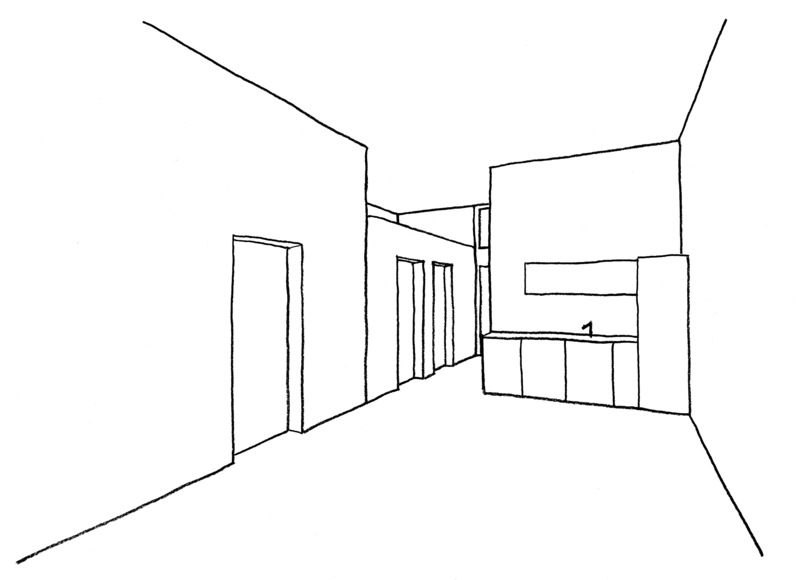

Wohnung 110: Blick Richtung Küche und Eingangstüre. Über dem Bad/Reduit ist der zusätzliche Stauraum sichtbar.

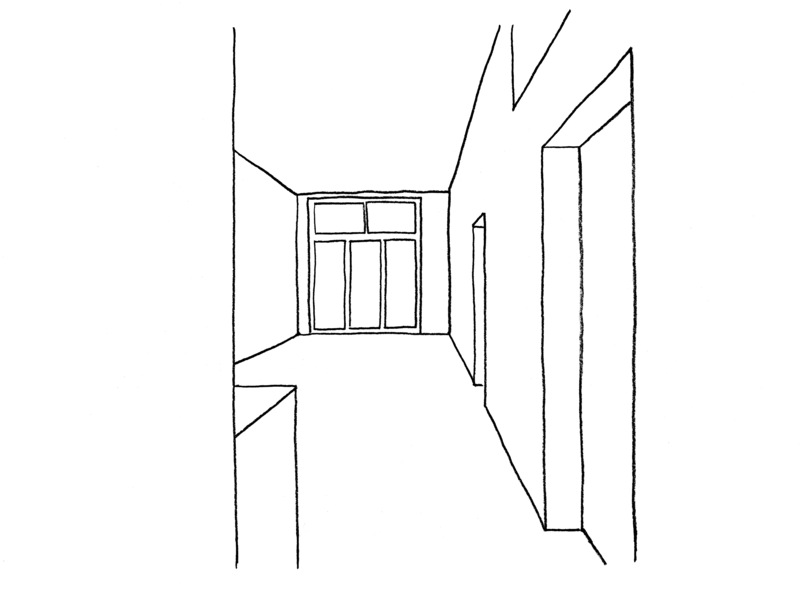

Skizze Wohnung 110
Wohnung 110: Blick vom Entrée Richtung Fenster/Balkon.

11.5-Zimmer-Clusterwohnung «Kind & Kegel» mit Split-Level im 1. OG

Wohnung Nr. 101, 1.OG, ca. 305 m², 3.7 m Raumhöhe (Haupträume), 2.6 m im oberen Split-Level.

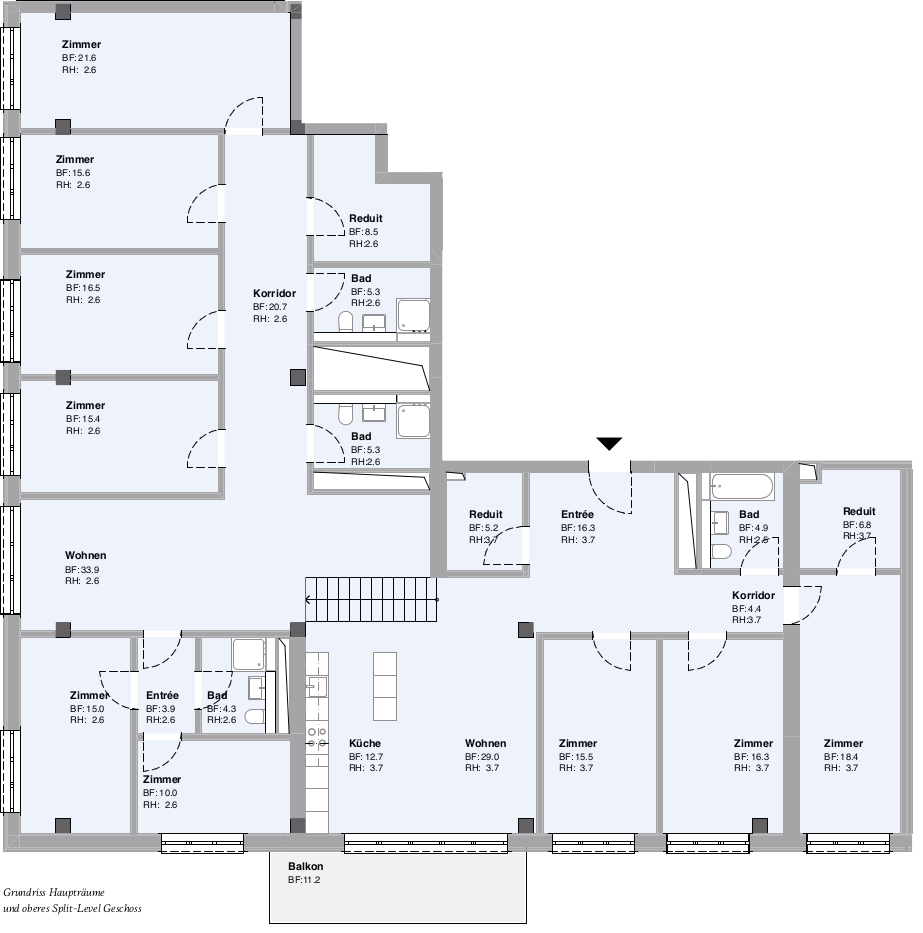

Grundriss Wohnung 101

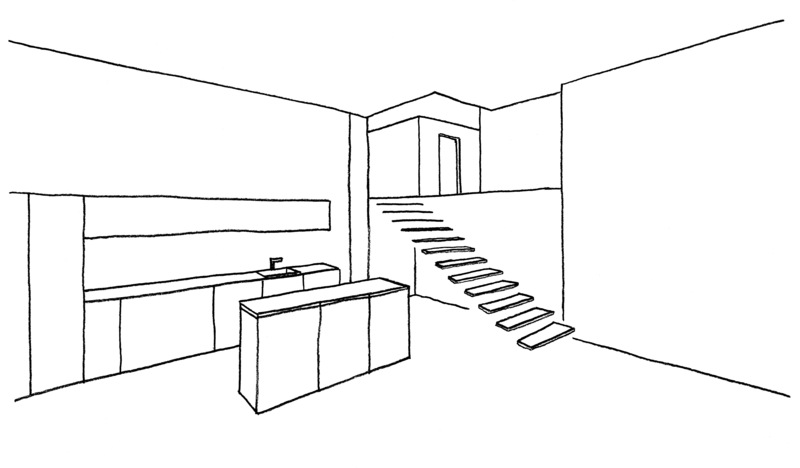

Skizze Wohnung 101
Wohnung 101: Blick in den Hauptraum mit Küche und grossem Fenster mit Balkon. Rechts führt eine Holztreppe ins obere Split-Level Geschoss.
Skizze Wohnung 101

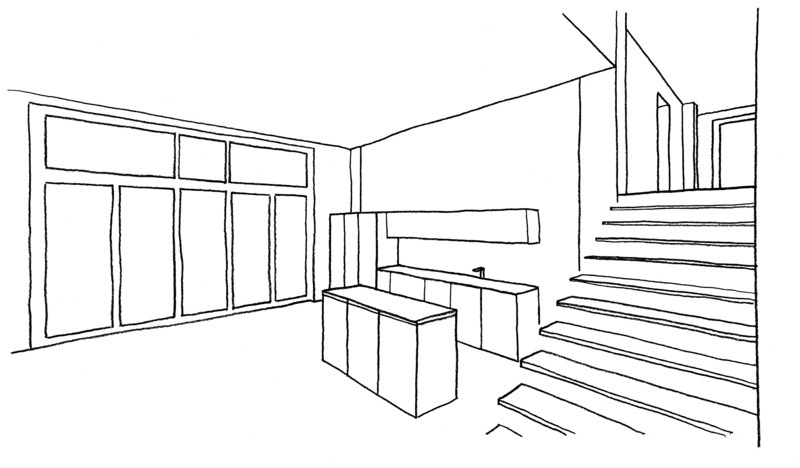

Wohnung 101: Blick vom Hauptraum mit Küche Richtung oberes Split-Level Geschoss.

2.5-Zimmer-Wohnung mit Galerie im EG

Wohnung Nr. 007, EG, ca. 95 m² inkl. Galerie (nicht erschlossen; optionaler Ausbau durch Mieter*in), 4.6 m Raumhöhe (2.5/1.9 m unter bzw. auf Galerie)

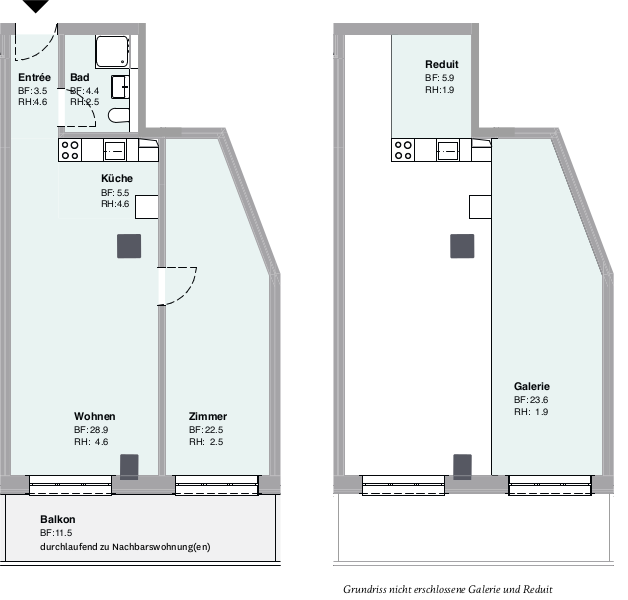

Grundriss Wohnung 007

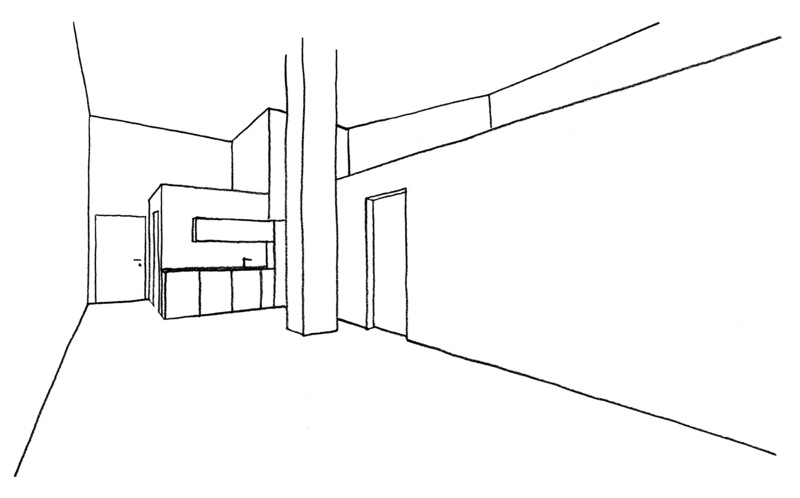

Skizze Wohnung 007
Wohnung 007: Blick Richtung Eingangstüre und Küche. Über dem Zimmer und dem Bad ist die Galerie bzw. das Reduit sichtbar.

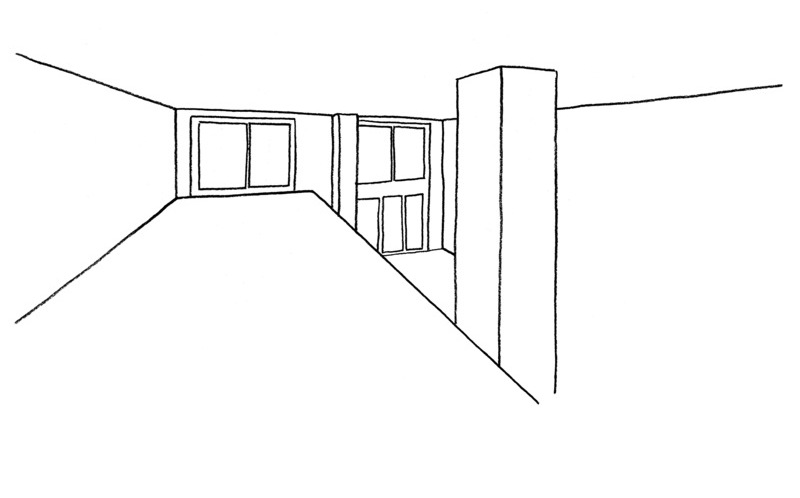

Skizze Wohnung 007 oben
Wohnung 007: Blick von der nicht erschlossenen Galerie Richtung Fenster/Balkon.

5.5-Zimmer-Wohnung mit Galerie im EG

Wohnung Nr. 006, EG, ca. 175 m² inkl. Galerie (nicht erschlossen; optionaler Ausbau durch Mieter*in), 4.6 m Raumhöhe (2.5/1.9 m unter bzw. auf Galerie)

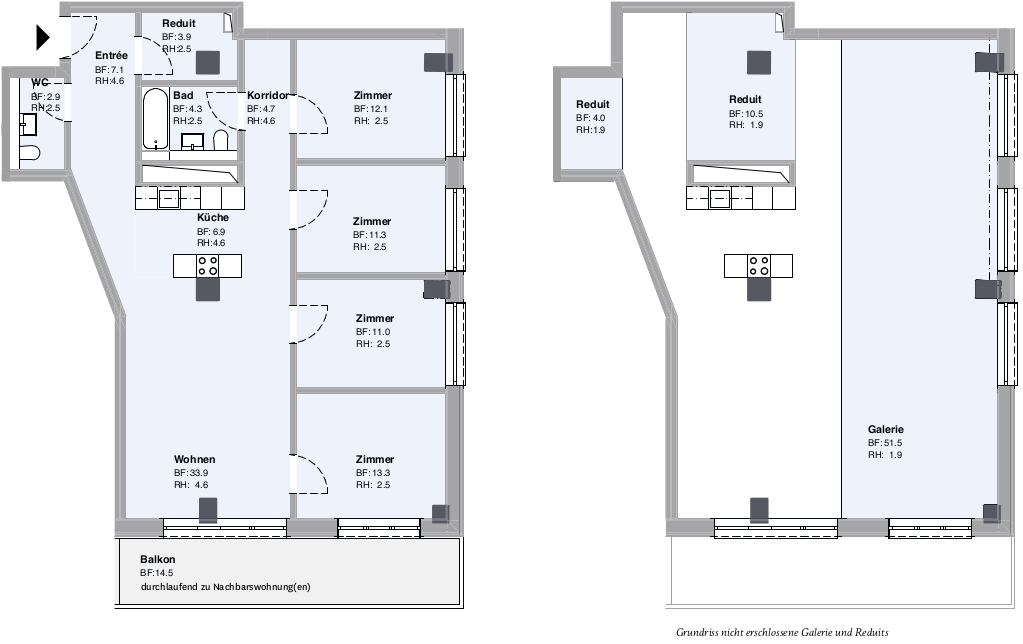

Grundriss Wohnung 006
Skizze Wohnung 006

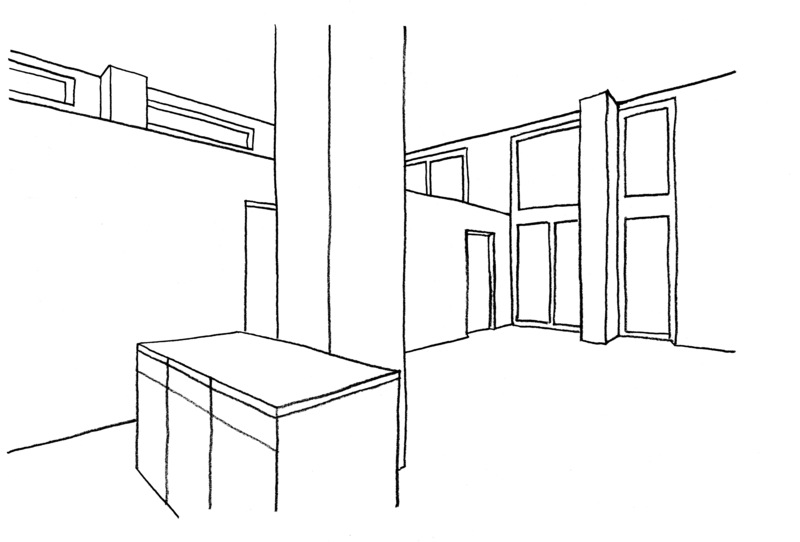

Wohnung 006: Blick von der Küche Richtung Fenster/Balkon. Die nicht erschlossene Galerie über den Zimmern hat zusätzliche schmale Fenster.
